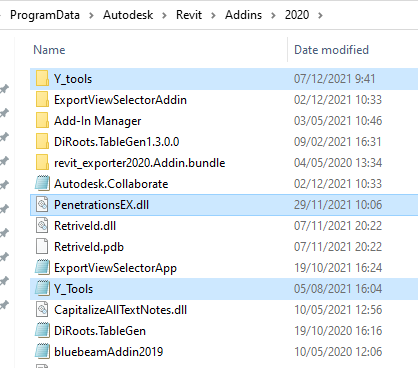

C:\ProgramData\Autodesk\Revit\Addins\ в папку с соответствующей версией, в моем случае 2020. Если вы раньше уже устаналиали мой плагин, то этот шаг нужно делать при выключеном Ревите.
3. Ревит спросит при загрузке плагина.
Нужно нажать Always Load (всегда загружать)

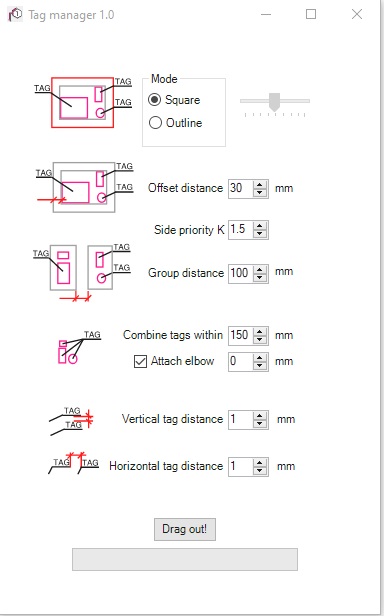

4. На ленте должна появиться вкладка с инструментами Y_tools
В этой статье я поделюсь своим опытом проектирования систем ОВиК для чистых помещений, опытом который я приобрел из своей практики проектирования, мнения моих коллег, в том числе иностранных и опытом участия в реализации проектов.
Здесь я попытаюсь коротко описать основы, которые подробно расписаны в толстых учебниках, эта статья будет скорее обзором. Возможно в некоторых вещах я ошибаюсь, поэтому не стесняйтесь писать своё мнение в комментариях.
Общая структура:
Чистые помещения, что это?
Расход воздуха в чистом помещении
Перепад давления между помещениями
Фильтрация воздуха
Правила объединения помещений в системы вентиляции
Структура вентустановки для чистых помещений
Чистые помещения, что это?
Вокруг нас в воздухе летает огромное множество частиц разного размера и состава, крупные такие как пыль мы видим а более мелкие нет, тем не менее их очень много и они оказывают серьезное воздействие на процессы производства полупроводников, лекарств, хирургические операции и многое другое. Более подробно о истории чистых помещений читайте в [2]. Количество и размер частиц в помещении можно определить и отсюда следует определение чистого помещения. Чистое помещение - помещение в котором контролируется количество частиц определенного размера.В зависимости от концентрации частиц чистые помещения делятся на классы, существует много систем классификации, в том числе в России я сталкивался с разными системами классификации, более подробно об этом читайте в [1].
Итак получается, что задача инженера ОВиК не только создать требуемые параметры микроклимата помещения, но и его класс чистоты, то есть требуемое количество частиц в воздухе.
2. Расход воздуха в чистом помещении
Как правило процесс в чистом помещении можно разделить на 2 составляющие - генерация частиц технологическим процессом или людьми и ассимиляция частиц системой вентиляции. Разница этих двух величин и есть то количество частиц на основании которого получается конкретный класс. [1] говорит о том что не правильно принимать проектные решения относительно величины воздухообмена на основании класса чистоты, поскольку может быть помещение большого объема с малой генерацией частиц, где будет достаточно и 1 крата для поддержания требуемого класса, а может быть маленькое помещение с большой генерацией частиц для которого и 100 кратного воздухообмена будет не достаточно для поддержания требуемого класса чистоты. Тем не менее [1] приводит такие данные:
В своей практике я использовал такие кратности:
CNC: 5-10 об/ч
D: 20 об/ч
C: 30 об/ч
B: 40 об/ч
A: ламинарный поток со скоростью 0,45 м/с
Часто бывает что единственным источником частиц является персонал, тогда зная генерацию частиц от человека можно определить минимальную кратность, что позволит существенно снизить энергопотребление предприятия, тем не менее [1] указывает на кратность 20 об/ч, как на позволяющую помещению быстро восстановить свои параметры. Это можно сравнить с машиной которая идет на обгон на трассе, обгон выполнить легче, когда имеется хороший резерв мощности двигателя, хотя более мощный двигатель потребляет много топлива и это не так актуально в городском цикле.
Есть 2 способа организации воздухообмена:
Весь воздух рециркулирует через центральный кондиционер и попадает в помещение через терминальные HEPA фильтры
Основная часть воздуха циркулирует через локальные фильтр вентиляционные юниты, а небольшая часть приточного воздуха поступает от центрального кондиционера
каждый из них имеет свои преимущества и недостатки, в фармацевтике распространен первый, в микроэлектронике второй.
3. Перепад давления между помещениями
Для того чтобы изолировать помещения разных классов друг от друга и предотвратить перетекание воздуха между помещениями устанавливается перепад давления между помещениями. Не каждую величину перепада давления по факту физически возможно поддержать, 10 паскаль это минимум, который можно уверенно контролировать.
В примере указанном выше это 15 Па, допустимо устанавливать перепад через весь тамбур-шлюз, а не через соседние помещения [1]:
Установление значения давления для конкретного помещения лежит на технологе проекта, хотя это может сделать и инженер ОВиК. Давление тем выше, чем выше класс, в том случае если мы защищаем продукт, и наоборот - помещение находится под разряжением, если мы имеем дело с опасным веществом и хотим предотвратить его распространение.
Заданный перепад давления обеспечивается за счет перетока воздуха между помещениями, ниже приведу формулу из [3]:
где
Тоже самое мы найдем и в [1] который ссылается на ASHRAE, нужно только перевести футы в метры, тем не менее коэффициент отличается
Хотя в самом [4] приводится такая формула
Приведем все формулы к единому виду и посмотрим на эмпирические коэффициенты
Q(м3/ч) = K(коэффициент)*S(м2)*SQRT(dP(Па))
[1] 4596 ISPE
[2] 3060 Уайт "Проектирование чистых помещений"
[3] 3060 Федотов
[4] 3024 ASHRAE
Помимо вышесказанного, величина перетока зависит от многих параметров, поэтому со 100% уверенностью определить ее для стандартного инженерного расчета практически невозможно. Часто проектировщики берут фиксированное значение перетока воздуха, мой скрипт Dynamo позволяет определить его в соответствии с приведенными выше методиками
Список литературы:
ISPE Good Practice Guide: Heating, Ventilation, and Air Conditioning
"Проектирование чистых помещений" под редакцией В. Уайта
CAD_EX+ это расширенная версия макроса CAD_EX для связи данных AutoCAD и Excel.
Итак, что же изменилось?
На первый взгляд все выглядит по старому - интерфейс, кнопки итд, но это потому что основные изменения произошли "под капотом". Новая версия переработана и заточена на быстродействие, по данным скоростного теста она работает примерно в 5 раз(!!!) быстрее обычной версии, подробности теста смотрите в Видео
1. Все функции работают гораздо быстрее, кроме того если происходит обработка разных экземпляров одного и того-же блока, макрос автоматически переходит в наиболее быстрый режим - TURBO, об этом сигнализирует закраска ячеек бирюзовым цветом.
2. Реализована одновременная работа с атрибутами и параметрами блоков. При включенном режиме "Full Update" при отработке функций "SELECT ON SCREEN", "UPDATE" и "INSERT SELECTED" на вкладке атрибутов AT, происходит также синхронизация данных на вкладке параметров PR.
3. Режим "Reset block", при котором происходит сбрасывание параметров блока. Это иногда требуется при работе со сложными параметризированными динамическими блоками, данный режим помогает их исправить, когда они "ломаются".
4. Для вставки блоков в режиме "INSERT SELECTED", теперь доступен выбор колонки из которой будет происходить выбор значения для смещения блока. Это позволяет сразу расставлять блоки по листам с учетом их габаритов, подробности смотрите в видео
CAD_EX+ является платной версией программы и обладает расширенным функционалом, чтобы ее получить, необходимо оплатить 500 рублей по ссылке и прислать чек на ioavant@gmail.com.
Если вы раньше не работали с CAD_EX попробуйте сначала бесплатную версию
Приобретая CAD_EX+ вы оказываете поддержку развитию моего блога. В будущем как и сейчас основная часть добавляемых материалов останется бесплатной для скачивания.
По всем вопросам можете писать мне по доступным контактам
Доброго времени суток, мои читатели, я решил организовать свои наработки по автоматизации проектирования раздела ОВиК в единую систему. Я назвал ее Ядро ОВиК (HVAC core) поскольку ее концепция предполагает движение от центра к периферии - от исходных данных к расчетам и принятию проектных решений.
В процессе автоматизации процесса проектирования создается множество всевозможных скриптов, макросов и прочих сценариев, количество таких программ может исчисляться сотнями, естественно без структурирования и составления общего глобального алгоритма не разобраться. Такой структурой и является Ядро ОВиК
Ниже приведу пояснения к блок-схеме.
К большинству блоков привязаны ссылки, при нажатии на них осуществляется переход к соответствующему обучающему видео либо файлам которые можно скачать
