CAD_EX связь данных Excel и AutoCAD через файл с макросами

Вот и пришло время поделиться с вами моей наработкой CAD_EX. Это файл Microsoft Excel с макросами, который позволяет связать воедино электронную таблицу и чертеж Autodesk AutoCAD.

Реальный проект

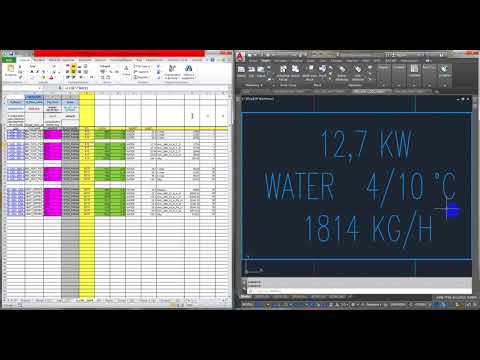

Для наглядности продемонстрирую как все это работает на реальном проекте.



Примеры использования

В следующем видео я хочу рассказать о примерах применения этого макроса для выполнения разных задач проектирования. Безусловно, область применения данного инструмента гораздо шире.




Первые шаги

И наконец в следующем видео я пошагово объясняю порядок работы, надеюсь, достаточно доступно.





Надеюсь, этот материал был вам полезен.


Материалы для скачивания:
Так же я выпустил платную, боле быструю версию программы с расширенным функционалом
CAD_EX+


на
Ярлыки:

34 комментария:

  1. Cepreu5 января 2019 г. в 14:24

    День добрый. Отличный инструмент.
    В начале третьего видео говорится о привязке автокада к экселу через визуалбейсик. Но в рассмотренном примере, автокад 2017 уже есть в списке по умолчанию, и в обычном экселе данная галочка стоит по умолчанию. А как привязать макрос к нестандартному автокаду, которого нет в списке ссылок? Это как-то можно сделать через указание библиотеки вручную, но какой файл для этого необходимо выбрать? (AutoCAD Electrical 2019 вер. 16.0.49.0)

    ОтветитьУдалить
  2. IOAV17 января 2019 г. в 22:11

    Здравствуйте!
    Вам необходимо снять галочку с 17 версии Автокада, ещё раз внимательно просмотреть в Reference все доступные программы (в видео это показано) должно быть что-то вроде AutoCAD 2019 type library и поставьте на него галочку

    ОтветитьУдалить
  3. Unknown19 марта 2019 г. в 10:58

    Доброго времени суток! А можно ли с помощью Вашей утилиты сделать так, что бы, меняя значение в ексель, менялся размер блока? Заранее спасибо

    ОтветитьУдалить
    Ответы
    1. IOAV20 марта 2019 г. в 09:37

      Здравствуйте!
      Да, можно. В доступной для скачивания версии CAD_EX есть возможность управления одним параметром, если запараметризиравать размеры блока в Lookup параметре, вы сможете менять размеры блока. В новой версии макроса будет возможность обработки неограниченного количества параметров.

      Удалить
  4. Олег Ч6 мая 2019 г. в 13:10

    Добрый день, никак не могу запустить. Помогите разобраться. type library подключил.
    Автокад запущен нужный файл открыт
    При попытке запустить "SELECT_ON_SCREEN" выходит "ошибка out of memory" на строке

    If acadApp Is Nothing Then
    Set acadApp = New AcadApplication
    >>вот здесь стоп>> acadApp.Visible = True
    End If

    я так понял что перед этим не прошел проверку на открыт автокад или нет.

    В чем может быть причина?

    ОтветитьУдалить
  5. IOAV6 мая 2019 г. в 14:45

    Не работает только эта функция?
    У вас один Автокад установлен?

    ОтветитьУдалить
    Ответы
    1. Олег Ч6 мая 2019 г. в 18:29

      Не работают все функции, остановка по скрипту в аналогичных местах. Установлен параллельно BrycsСad 19 (Autocad 18). Проверил на другой машине - аналогичная ситуация, но там стоят Autocad 2019 LT и Нанокад (бесплатная версия).

      Удалить
  6. IOAV7 мая 2019 г. в 08:30

    Проверьте Refrences, в моем файле по умолчанию стоит 17 Автокад, снимите с него галочку и поставьте галочку на свою версию. Если не поможет, пришлите мне максимально подробное описание со скриншотами, на ioavant@gmail.com, обязательно приложите скриншоты открытого окна References

    ОтветитьУдалить
  7. AndreyG10 июля 2019 г. в 10:17

    Добрый день) у вас в видео обновление данных довольно оперативно проходит. Я Попробовал прогнать на 100 блоков обновление данных - у меня очень долго обновляется информация. Можно ли как-то ускорить это процесс, или я где-то поменять настройки?

    ОтветитьУдалить
    Ответы
    1. IOAV15 июля 2019 г. в 22:30

      Добрый день!
      Все зависит от количества атрибутов в блоке, чем их больше, тем соответсвенно дольше происходит обновление

      Удалить
  8. Артём5 сентября 2019 г. в 14:56

    Добрый день! При переключение модуля на Autocad 2010 выходит ошибка "Name conflicts with existing module, project, or object library". В чем дело?

    ОтветитьУдалить
    Ответы
    1. IOAV5 сентября 2019 г. в 23:40

      Добрый день!
      Пришлите мне скриншот открытого окна reference на почту ioavant@gmail.com

      Удалить
  9. Артём5 сентября 2019 г. в 14:56

    Name conflicts with existing module, project, or object library - ошибка при выборе Autocad 2010 в VBA

    ОтветитьУдалить
  10. Unknown29 сентября 2019 г. в 04:30

    Добрый день!
    Расскажите, пожалуйста, про макросы на втором листе - что делают кнопками GET PARAM, UP PARAM. И для чго используются ячейки E3:G4, A3?

    ОтветитьУдалить
  11. IOAV2 октября 2019 г. в 21:24

    Добрый день!
    Эта вкладка для работы с параметрами блоков, основы продемонстрированы в видео https://youtu.be/M6l9LALSQ3k

    ОтветитьУдалить
  12. Unknown10 октября 2019 г. в 14:21

    Добрый день!
    Подскажите пожалуйста возможно я что то упустила. Возможно ли редактирование значений в автокаде и соответственно чтобы они изменялись в таблице excel?

    ОтветитьУдалить
    Ответы
    1. IOAV12 октября 2019 г. в 21:49

      Здравствуйте!
      Да, это возможно. Меняйте значения в Автокаде, потом запускайте команду Select on screen и выбирайте объекты на чертеже, данные в соответствующих ячейках обновятся. Я в основном работаю в направлении загрузки данных из Экселя в Автокад, поскольку активно использую формулы и другие преимущества Эксель для работы с данными.

      Удалить
  13. Тамара11 ноября 2020 г. в 15:25

    Здравствуйте! при запуске все выходит как абракадабра, что это может быть?

    ОтветитьУдалить
    Ответы
    1. IOAV23 ноября 2020 г. в 13:39

      Пришлите мне на почту скриншот, попробуем разобраться

      Удалить
  14. Алексей20 января 2021 г. в 12:22

    Добрый день!
    Хочу поблагодарить Вас. Пользуюсь CAD_EX уже в нескольких проектах для автоматизации создания схем для приборов КИП.
    Подскажите, новая версия CAD_EX+ может работать с параметрами видимости блоков AutoCAD?

    ОтветитьУдалить
    Ответы
    1. IOAV23 февраля 2021 г. в 18:27

      Добрый день Алексей,
      Рад слышать что CAD_EX помогает в вашей работе. Да, обе версии поддерживают работу с параметром видимости. Разница в том, что в бесплатной версии это только один параметр (в том числе и видимость), а в CAD_EX+ количество параметров не ограничено. Хочу почеркнуть что AutoCAD дает сделать только один параметр видимости для каждого блока.

      Удалить
  15. Андрей16 августа 2021 г. в 10:41

    Добрый день. Отличная программа! Спасибо за неё, очень помогала в работе. Вот только что то пошло не так. При нажатии любой кнопки просто запускается автокад с пустым листом.

    ОтветитьУдалить
    Ответы
    1. IOAV18 августа 2021 г. в 15:43

      Попробуйте заново скачать файл и привазать его к AutoCAD

      Удалить
  16. Unknown10 сентября 2021 г. в 21:42

    Добрый вечер. Очень заинтересовала ваша программка возможно будет полезна в проектировании ЛЭП. Но что-то не работает у меня. Все сделал как вы описывали, потом запускаю автокад, нажимаю "select on screen", начинает указатель крутиться в режиме ожидания, потом через минуту или полторы выдает ошибку Run-time error '429': ActiveX component can't create object. и все, функция выбора в автокаде при этом не запускается. Что с этим делать?

    ОтветитьУдалить
    Ответы
    1. IOAV12 сентября 2021 г. в 16:33

      Когда указатель начинает крутиться после нажатия Select on screen, нужно переключиться в Автокад и там выбрать обьекты

      Удалить
  17. Barbatos8 ноября 2021 г. в 17:20

    Вечер добрый. Вопрос: куда делась кнопка REPLACE? Кнопка DELETE есть.

    ОтветитьУдалить
    Ответы
    1. IOAV17 ноября 2021 г. в 21:52

      Если замениеть название блока и нажать "Update", то макрос заменит блок на соответствующий при условии что он находится в файле чертежа

      Удалить
  18. Unknown21 ноября 2021 г. в 13:30

    Добрый день.
    Очень крутая идея!Все работает идеально, ничего подобного в сети не находил.
    Спасибо огромное за такой труд!
    Вопрос: возможно ли при нажатии кнопки "Show" не просто подсвечивать объект, а его выделять в Autocad? Особенно актуально, когда выбрать нужно сразу несколько объектов. Может подскажите как код подправить?
    Спасибо

    ОтветитьУдалить
    Ответы
    1. IOAV6 декабря 2021 г. в 14:03

      Да, можно сделать выбор объектов
      https://help.autodesk.com/view/OARX/2019/PLK/?guid=GUID-2D0DC345-1A49-4A90-81AC-62A5F2048B06

      Удалить
  19. Terkin11 мая 2022 г. в 19:57

    Здраствуйте, заинтересовала ваша программка, но возможно ли в ней создавать блоки автокада по данным таблицы ексель не кликая мышкой для вставки каждого блока, а вставлять по координатам, т.е. создать три столбца в ексель с координатами ХYZ для вставки в в чертеж?

    ОтветитьУдалить
  20. Андрей_86#26 октября 2022 г. в 10:58

    Добрый день, Антон! При добавлении ссылки на автокад вылетает ошибка "Name conflicts with existing module,project, or object library". Как можно решить эту проблему?

    ОтветитьУдалить
  21. Андрей3 марта 2023 г. в 07:09

    Почему не видит уже открытый автокад? каждый раз открывает с пустым листом

    ОтветитьУдалить
    Ответы
    1. IOAV30 августа 2023 г. в 18:30

      У меня подобной проблемы не было, да и алгоритм программы сначала проверяет открыто ли приложение

      Удалить
